后摩尔时代的关键技术：混合键合为何成为华为与IMEC的交汇点

　　华为韬（τ）定律与IMEC CMOS 2.0技术路线虽切入角度不同，却不约而同将混合键合作为核心支撑工艺。本文深度剖析混合键合成为产业共识的底层逻辑，解读其核心工艺指标要求，并聚焦国产设备厂商青禾晶元的技术进展，探析国内半导体设备在先进封装领域的发展机遇。

　　一、 产业背景与拐点

　　问1：当前半导体产业发展面临的核心困境是什么？

　　答1：随着全球半导体迈入5nm及以下先进制程，单纯依靠晶体管微缩的发展模式已无法破解行业难题，产业困境已全面显现：

　　1. 经济性逆转：5nm至3nm单芯片成本增长50%+；

　　2. 性能收益递减：制程代际更迭带来的性能增益大幅缩水，单代同功耗下性能提升由以往 30% 降至 10%–15%；

　　3. 传统架构受限：通用CMOS架构难以适配AI/移动/汽车多样化需求。

　　问2：针对上述痛点，业内提出了哪些前沿技术路线？

　　答2：为突破传统制成瓶颈，业界相继推出了颠覆性的技术方案。5月，华为在IEEE ISCAS上正式提出韬（τ）定律，IMEC在ITF 2026官宣全周期CMOS 2.0技术蓝图。

　　五、 华为韬定律与IMEC CMOS 2.0深度解析

　　问3：华为韬定律的核心内容是什么？

　　答3：华为韬定律的核心主张是以”时间缩放“代替”几何缩放“，将产业优化聚焦于信号传输时延τ，依托逻辑折叠理念，将关键路径上的逻辑门电路分布在垂直堆叠的多层有源层上，通过超细间距混合键合实现层间互连。这一方案能够幅缩短信号传输距离，降低延迟与能耗，使芯片运行频率获得显著提升。同时，华为明确了关键工艺参数要求：混合键合间距<2μm、套刻精度<0.5μm、键合温度<300℃。

　　经过六年技术落地与迭代，基于韬定律的技术框架已完成381 款芯片量产验证，阶段性成果亮眼，长期发展目标清晰，预计2029 年，CPU 性能核频率有望达到4GHz 及以上。

（华为韬定律代际规则）

　　问4：IMEC提出的CMOS 2.0技术路线是什么？

　　答4：IMEC提出的CMOS 2.0公布了从N2（2nm）到A2（0.2nm）的全周期技术路线图。其核心思想是将SoC重构为多个功能层，各层使用最适合自身需求的技术，再通过3D堆叠垂直集成。CMOS 2.0依赖于3D互连和背面供电两大核心技术，其中，混合键合是实现3D互联规模化量产的关键。

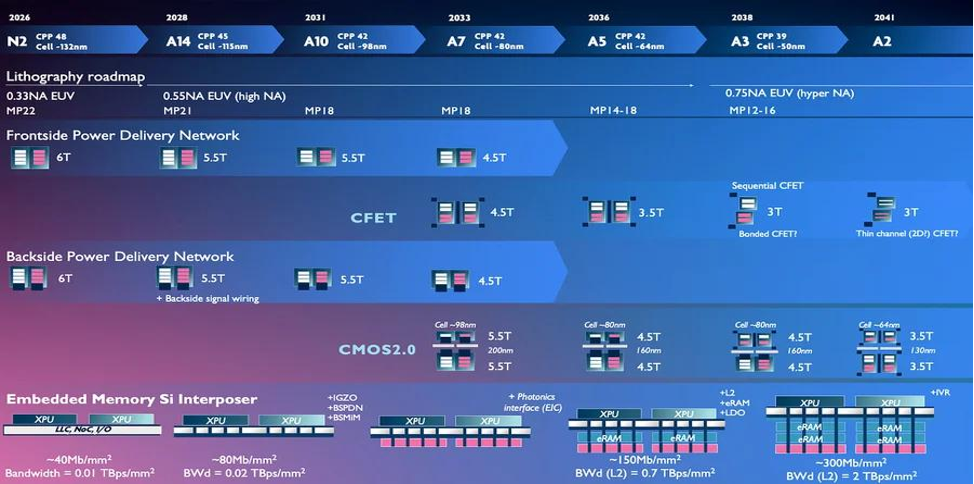

　　（N2 (2nm)→A2 (0.2nm) 全周期15年工艺路线）

　　问5：两大技术路线的差异与交汇点？

　　答5：华为韬定律与 IMEC CMOS 2.0 立足不同视角构建技术体系，但最终在混合键合领域实现交汇，具体对比如下：

　　对比维度     华为韬定律       IMEC CMOS 2.0

　　出发点芯片设计端晶圆制造端

　　核心逻辑时间缩放，优化时延τ功能分层，各层匹配最优工艺

　　实现路径逻辑折叠3D堆叠+背面供电

　　交汇点混合键合混合键合

　　3D异构集成是半导体产业未来十年的核心演进方向，混合键合是其中确定性最强、价值量最高的设备赛道。键合设备的技术与量产能力，是制约3D异构集成产业化落地的核心瓶颈。

　　六、 国产混合键合设备实现技术突破

　　问6：国产混合键合设备的发展现状如何？

　　答6：随着3D异构集成成为产业主流，混合键合设备已从传统前道辅助设备升级为先进封装的核心刚需。在国产化浪潮下，国内设备企业加速技术攻坚，其中，青禾晶元凭借自主研发的混合键合设备，成为国内少数工艺指标可对标韬定律及CMOS 2.0工艺指标的国产键合设备厂商之一，是国产异构集成产业链不可或缺的重要力量。

　　问7：青禾晶元有哪些混合键合设备产品？

　　答7：目前青禾晶元已搭建起覆盖晶圆对晶圆（W2W）、芯片对晶圆（C2W）两大主流工艺的混合键合设备体系：

　　设备型号应用场景设备参数

　　SAB6210 HB晶圆对晶圆（W2W）兼容6-12寸晶圆，键合精度≤±100nm

　　SAB8210CW芯片对晶圆（C2W）支持8/12寸晶圆，兼容1×1mm芯片与35μm超薄芯片，键合精度≤±200nm

　　SAB8210CWW双模混合键合（W2W&C2W）支持8/12寸晶圆，兼容1×1mm芯片与35μm超薄芯片，C2W键合精度≤±200nm，W2W键合精度≤±100nm

　　问8：青禾晶元的混合键合设备如何满足前沿工艺要求？

　　答8：青禾晶元的SAB8210CWW双模式混合键合设备可实现C2W与W2W双模式的灵活切换，关键参数精准匹配华为韬定律提出的混合键合间距、套刻精度、低温键合的工艺要求。同步攻关超细间距混合键合技术，持续向IMEC代表的国际顶尖工艺看齐。

　　SAB8210CWW混合键合设备技术亮点：

　　技术亮点参数信息

　　双模工艺集成兼具C2W和W2W双模式混合键合

　　多尺寸兼容支持8/12寸晶圆，兼容1×1mm芯片与35μm超薄芯片

　　双对准方式提供片间同轴和红外穿透两种对准方式，适配不同尺寸和材质的芯片

　　高精度C2W键合精度≤±200nm；W2W键合精度≤±100nm

　　高产能C2W产能>800片/小时；W2W产能≥12片/小时

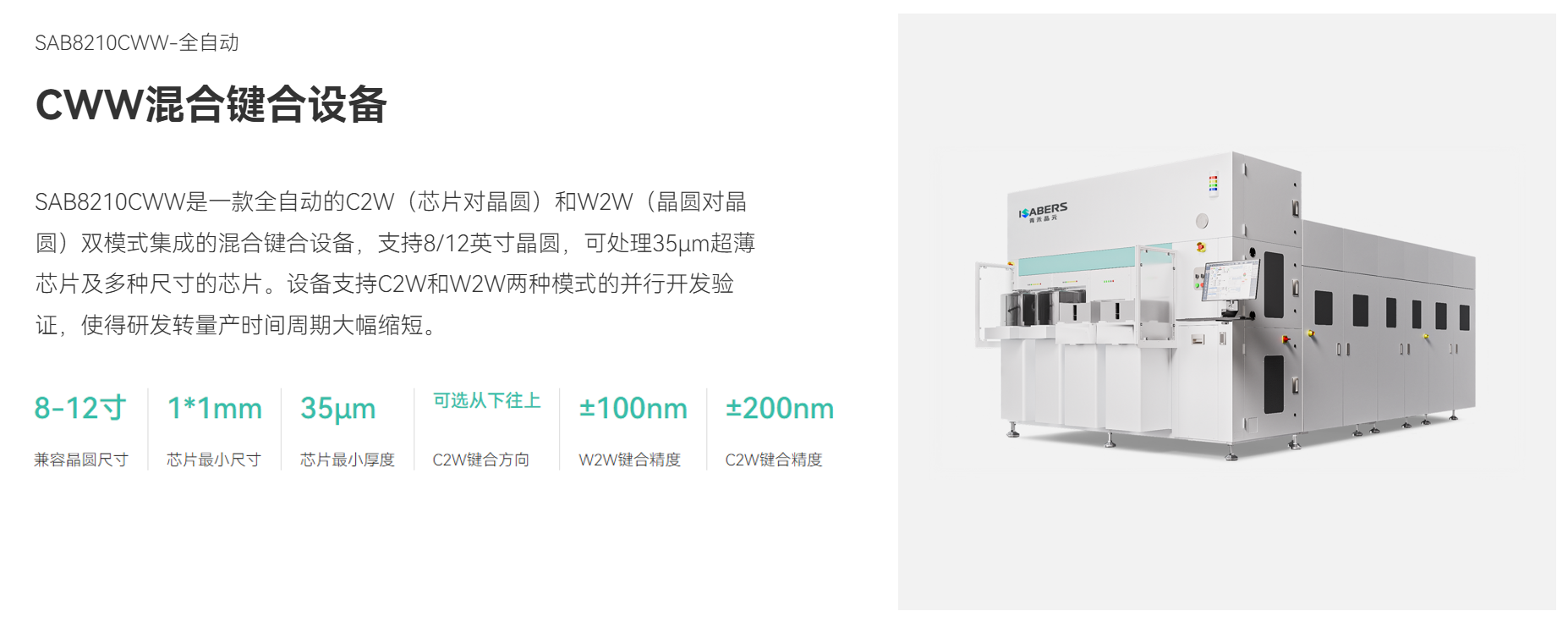

（青禾晶元SAB8210CWW混合键合设备）

　　结语

　　华为韬定律重新定义了芯片优化逻辑，IMEC CMOS 2.0则划定了全链路3D集成的长期发展蓝图。两条技术路线殊途同归，共同将混合键合推向后摩尔时代先进封装的核心位置。

　　混合键合技术的发展，将引领先进封装产业迈入全新发展周期。以青禾晶元为代表的国产键合装备的突破，不仅补齐了国内3D堆叠产业链中的关键设备环节，更让中国半导体在后摩尔时代的先进封装核心赛道，拥有了自主可控的产业话语权。
